基材:FR-4
層數:雙面板
表面工藝:鍍金
最小鉆孔:0.238mm
最小線寬:0.238mm
最小線矩:0.376mm
阻焊/字符:綠油白字
產品特點:板厚公差+/-0.1mm,尺寸公差+/-0.1mm

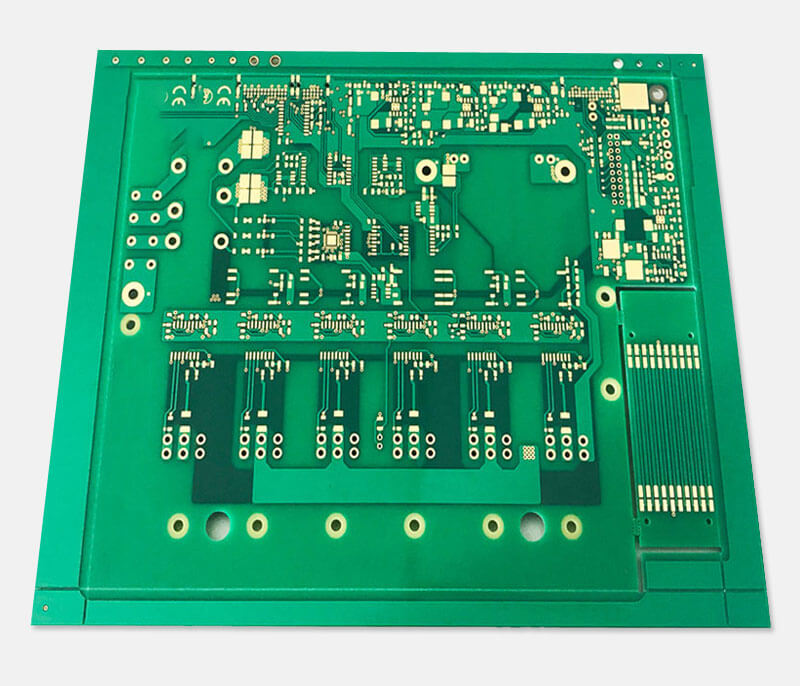

假雙面電路板~參數詳情
專業批量生產電路板廠家 | |
基材: | FR-4 |
層數: | 雙面板 |
板厚: | 1.6mm |
規格: | 57.42mm*49.5mm |
最小線寬: | 0.238mm |
最小線矩: | 0.376mm |
最小孔徑: | 0.238mm |
表面處理: | 鍍金 |
銅箔厚度: | 1.0oz(盎司) |
阻焊/字符: | 綠油白字 |
常電介數: | 2.652 |
應用領域: | 電子PCB |
溫馨提示:由于線路板的特殊性,定制產品怒不退換,望您諒解! |
假雙面電路板制作工藝流程:對正面鍍銅的基材依次進行鉆孔、沉銅、電鍍、外層處理、圖形電鍍、阻焊、字符印刷、表面處理和成型加工,在沉銅和電鍍之間還包括對基材背面進行磨刷的工序。通過磨刷去除沉銅工序在基材背面形成的化銅,避免電鍍工序在基材背面形成鍍銅層,從而克服鍍銅層與基材之間藏水導致貼膜失敗的隱患,提高外層處理工序工作效率,降低品質隱患。
